Огляд продукту

Системи сталевих з’єднувальних елементів для збірного бетону – це конструктивні-несучі компоненти, розроблені для створення точних механічних з’єднань між збірними бетонними елементами-включаючи колони, балки, стінові панелі, плити перекриття та модульні блоки.

Замінюючи повільне, -залежне від погодних умов зварювання в польових умовах і конструкційне лиття-на-мокрих з’єднаннях, ці розроблені системи з’єднань забезпечують надійну передачу зусиль (розтягнення, зсув і згинальний момент), встановлюють передбачувані допуски для складання та знижують загальні ризики монтажу на місці.

Виготовлені в повній відповідності до міжнародних конструкційних стандартів (EN 1090-2 / Єврокод 3, ACI 318 і структурні специфікації ASTM), наші з’єднувальні системи адаптовані до структурних креслень проекту, класів впливу навколишнього середовища та профілів динамічного або статичного навантаження.

Технічне порівняння: польові-зварні з’єднання та механічні збірні з’єднувальні системи

Параметр продуктивності	Традиційне польове зварювання	Сконструйована механічна з’єднувальна система	Вплив на графік і вартість проекту
Швидкість зведення сайту	повільно; залежить- від погоди (вітер, дощ, сильний холод).	швидкий; механічний болтовий/різьбовий вузол.	Скорочення до 40% оренди крана та робочого часу на будівельному майданчику.
Контроль якості-на сайті	Вимагає 100% перевірки НК польових зварних швів.	Зварювання-під заводським контролем; візуальна перевірка крутного моменту на місці.	Усуває затримки НК і ризик переробки.
Регулювання допуску	Обмежений; потребує структурної прокладки або шліфування.	Інтегрований діапазон допуску 3D (до +/- 10 мм).	Запобігає затримкам підгонки-сайту, спричиненим розбіжностями лиття.
Відстеження матеріалу	Розпорошені польові пакетні записи.	100% відстежуваність через EN 10204 3.1 Сертифікати випробувань млина.	Спрощує структурну підписку-і перевірку сайту.

Основні інженерні програми та асортимент продукції

1. Системи з’єднання збірних колон
Призначений для жорстких вертикальних з’єднань колон-до-фундаменту та-колон-колон.

Механізм: високо{0}}міцні анкерні болти в поєднанні з фабрично{1}}звареними башмаками колони або різьбовими муфтами.
Структурна роль: передає осьові навантаження, високі згинальні моменти та сили зсуву через структурні з’єднання.
Толерантність до місця: Дозволяє три{0}}мікро-коригування під час вирівнювання перед заливкою.
Основні варіанти використання: багато-комерційні споруди, логістичні центри, важкі промислові об’єкти та збірна інфраструктура.

2. Збірні системи з’єднання балок
Розроблено для надійного перенесення навантаження від-до-колон і балок-до-стіни.

Механізм: башмаки прихованої балки, сталеві кронштейни та штифтові/болтові зрізні з’єднувачі.
Структурна роль: витримує торсійні навантаження, стійкість до вертикального зсуву та передачу моменту, зберігаючи чисті естетичні лінії з’єднання.
Основні випадки використання: збірні паркувальні конструкції, каркаси комерційних офісів і довго{0}}прогонні балки мостів.

3. Системи з'єднання стінових панелей
Призначений для конструкційних стін, архітектурних облицювальних панелей та ізольованих сендвіч-стін.

Механізм: вбудовані настінні башмаки, коробки з петлевими дротами та регульовані пластини для вирівнювання.
Структурна роль: передає вітрові навантаження, сейсмічні сили зсуву та власну-вагу до основних структурних елементів, зберігаючи вирівнювання з’єднань.
Основні випадки використання: житлові збірні будинки, холодильні склади та огороджувальні стіни по периметру.

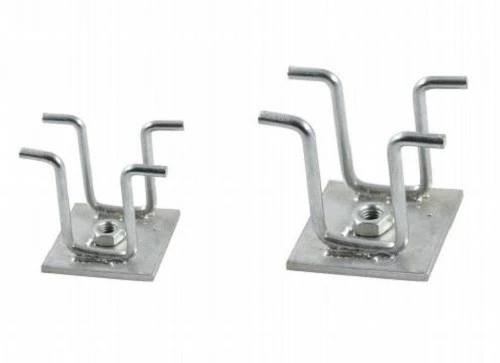

4. Литі-вмонтовані сталеві з’єднувачі
Встановлюється в опалубку перед заливкою бетону на майданчику збірного заліза.

Механізм: анкерні хвости арматури, приварені до товстих структурних опорних плит, швелерів або різьбових вставок.
Структурна роль: забезпечує попередньо-розраховані фіксовані точки кріплення для подальшого механічного складання на-майданчику.
Ключові випадки використання: фундаменти для важкого обладнання, анкерування фасадів і модульні об’ємні бетонні блоки.

Технічні характеристики та виробничі можливості

Параметр	Стандартні параметри	Інженерні та спеціальні параметри
Марки сталі	S235JR, S355JR, S355J2+N, ASTM A36, ASTM A572 клас 50	Нержавіюча сталь 304/316, високо-легована сталь
Коди проектування конструкцій	Єврокод 2 (EN 1992), Єврокод 3 (EN 1993), ACI 318	Доступні-конструкційні розрахунки для конкретного проекту
Виробничі стандарти	EN 1090-2 (клас виконання EXC2 / EXC3), ISO 3834-2	AWS D1.1 Правила зварювання конструкцій
Типології підключення	Механічні болти, різьбове з’єднання, штифтове з’єднання, вбудований анкер	Гібридні нестандартні архітектурні з’єднання
Захист від корозії	Гаряче-цинкування (ISO 1461, середнє. 85 um), електро-цинкове покриття	Епоксидне порошкове покриття, дуплексні системи (HDG + фарба)
Допуск на розміри	ISO 2768-m (Обробка з ЧПК), EN 1090-2 (Зварювальні виробництва)	Суворі допуски до +/- 0.5 мм для критичного вирівнювання
Документація з якості	EN 10204 Тип 3.1 Сертифікати матеріалів, звіти про перевірку розмірів	Звіти про НК (UT/MT/PT), сертифікати перевірки навантаження

Відстеження матеріалів, тестування та контроль якості

Перевірка матеріалу та відстеження
Вхідний матеріал: кожна плита, стержень і арматура перевіряються на хімічний склад (вуглецевий еквівалент - CEV) і міцність на розрив.

Повна відстежуваність: Сертифікати випробування матеріалів (MTC) відповідно до EN 10204 3.1 реєструються та відповідають кожній виробничій партії.

Точне виготовлення та керування зварюванням
Точне різання: плазмове та лазерне різання з ЧПК високої чіткості- забезпечують суворі допуски центру отвору (+/- 0.2 мм).

Сертифіковане зварювання: зварювальники мають кваліфікацію відповідно до ISO 9606-1 та AWS D1.1. Зварні профілі проходять візуальний контроль (VT) і неруйнівний контроль (UT / MT відповідно до вимог EXC2/EXC3).

Випробування структурного навантаження (необов'язково / за запитом)
Перевірка навантажувального випробування-: перевірка-навантаження на зсув під час відкаліброваних гідравлічних випробувальних стендів для підтвердження динамічних/статичних меж текучості перед транспортуванням.

Розробка на замовлення OEM

Ми співпрацюємо напряму з інженерами збірних заготовок, підрядниками з EPC і консультантами з проектування конструкцій, щоб забезпечити індивідуальні -з’єднання конструкцій.
Креслення конструкції та огляд навантажень (.DWG / .PDF)
Інженерний матеріал і вирівнювання допусків
Виготовлення прототипу та лабораторна перевірка навантаження
Серійне виробництво зі 100% відстеженням і контролем покриття
Експортне{0}}морепридатне пакування та доставка з документацією контролю якості

Робочий процес запиту пропозицій проекту

Щоб отримати швидку та технічно точну цінову пропозицію, будь ласка, надайте наступні дані у своєму запиті:

Конструкційні/цехові креслення, що показують розміри, характеристики різьби та товщину пластин.
Вимоги до розрахункового навантаження (Граничний стан / Граничний стан експлуатаційної придатності напруга та зусилля зсуву в кН).
Вимоги до марки сталі та покриття поверхні (наприклад, S355J2+N з гарячим-цинкуванням згідно з ISO 1461).
Клас впливу на навколишнє середовище (наприклад, від XC1 до XF4 згідно з EN 206 / категорія корозії від C1 до C5).

FAQ

Питання: Як ці системи з’єднувачів враховують відхилення відливання на майданчиках зі збірного бетону?

A: Наші системи розроблено з вбудованими-проміжками допуску (зазвичай від +/- 5 мм до +/- 10 мм 3D-діапазон налаштування). Отвори з прорізами, ексцентрикові шайби та регульовані вирівнювальні гайки дозволяють командам на місці легко регулювати компоненти, не змінюючи структурної цілісності з’єднання.

З: Яка документація надається для огляду конструкції та підписки-майданчика?

Відповідь: Кожне постачання включає повний пакет гарантії якості: EN 10204 3.1 Сертифікати випробування матеріалів, аркуші перевірки розмірів, звіти про товщину поверхневого покриття (ISO 2178) і звіти про не-руйнівний контроль (NDT) для зварних вузлів, якщо це необхідно.

З: Чи можна розробити ваші системи з’єднувачів відповідно до європейських або американських структурних норм?

A: Так. Ми виробляємо компоненти, що відповідають стандартам Єврокод 2 і 3 (EN 1992/1993) і стандартам Американського інституту бетону (принципи конструкції анкерів ACI 318). Геометрію компонентів і марку сталі можна налаштувати відповідно до місцевих вимог.

З: Яка обробка поверхні рекомендована для агресивних або прибережних середовищ?

Відповідь: Для зовнішнього середовища, високої-вологості чи узбережжя (корозійні категорії C3-C5) ми рекомендуємо гаряче цинкування (HDG) згідно з ISO 1461 з мінімальною товщиною покриття 85 мікрон або нержавіючу сталь 316 для відкритого з’єднувального обладнання.

З: Чи пропонуєте ви прототипування та тестування-витягування конструкції для нестандартних інженерних конструкцій?

A: Так. Для нестандартних конструкцій OEM-з’єднань ми виготовляємо-прототипи перед виробництвом і проводимо внутрішні-тестування-під навантаженням (на розтяг і зсув)-третіх сторін, щоб перевірити ефективність конструкції перед початком масового виробництва.
